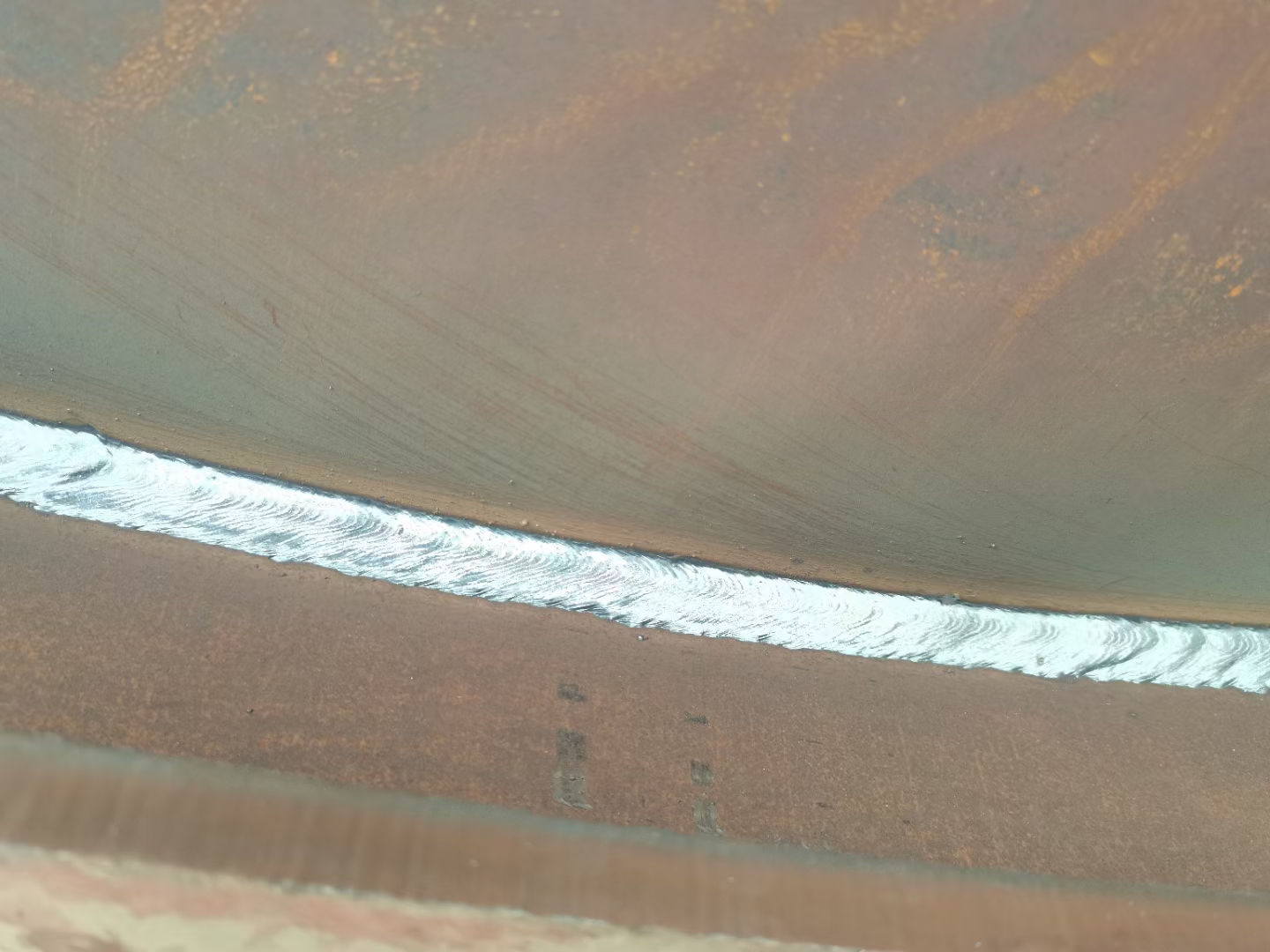

可以焊接，但這屬于“異種鋼焊接”，是一項技術要求很高、存在明確風險的作業，絕非普通焊接的簡單操作。

焊接不同材質的鋼板（如將普通的Q235低碳鋼與316L不銹鋼焊接在一起）在工業中確實常見，但成功與否及焊后是否安全，完全取決于所采用的特定工藝。

?? 核心挑戰與風險

異種鋼焊接主要面臨三大冶金學難題，處理不當會導致接頭失效：

1. 化學成分與組織不均：兩種金屬的合金成分差異會在焊縫區域形成復雜的、性能脆弱的過渡層，容易產生裂紋。

2. 熱膨脹系數不同：加熱和冷卻過程中，兩側材料膨脹收縮量不同，會產生巨大的焊接殘余應力，導致構件變形或在后期使用中開裂。

3. 碳遷移問題（尤其關鍵）：當焊接低碳鋼（或低合金鋼）與不銹鋼時，在高溫下，碳元素會從低碳鋼側向不銹鋼側遷移。這會導致：

   · 低碳鋼側形成一層軟化、強度下降的脫碳層。

   · 不銹鋼側形成一層硬而脆的增碳層。

   · 接頭成為整個結構中最薄弱的環節。

?? 關鍵技術方案與操作指南

要實現可靠焊接，必須通過嚴謹的工藝來控制上述風險。以下是基于不同材質組合的通用性操作指南：

材質組合類型 焊接性評級 核心策略與焊材選擇 關鍵工藝要點

結構鋼之間 （如Q235與Q345） 較好 選用強度、韌性介于兩者之間或與較低強度側匹配的焊材（如J427）。 常規焊接工藝，注意控制熱輸入。

碳鋼與奧氏體不銹鋼 （如Q235與304） 較難（最常見） 選用高鉻鎳奧氏體焊材（如A302、A307，或更佳的含Nb穩定化焊材），利用其高塑性緩解應力，并阻止碳遷移。 1. 預熱：視情況對碳鋼側預熱。 2. 小電流、窄焊道：減少熱輸入和熔合區。 3. 道間溫度：嚴格控制不超過150℃。 4. 堆焊過渡層：在碳鋼側先堆焊一層不銹鋼隔離層，是高級工藝。

不銹鋼之間 （如304與316） 中等 選用合金成分更高或能匹配兩者要求的焊材（如ER309L）。 注意控制熱輸入，防止晶間腐蝕。

重要建議：

1. 首要原則——咨詢與標準：在進行任何異種鋼焊接前，務必依據設計圖紙或咨詢專業焊接工程師。嚴格遵循 AWS D1.1《鋼結構焊接規范》 或 GB 50661《鋼結構焊接規范》 等標準。

2. 焊材選擇是關鍵：焊材的選擇通常服務于耐腐蝕、耐高溫等要求更高的一側材料，同時要兼顧與另一側的相容性。

3. 工藝紀律是生命線：預熱溫度、層間溫度、焊接電流和速度等參數必須嚴格執行，并做好記錄。

?? 總結

總而言之，不同材質鋼板可以焊接，但它是一項系統工程。在缺乏專業技術評估和嚴格工藝控制的情況下貿然焊接，會埋下嚴重的安全隱患。

如果你有具體的材質組合（例如，你想把A3鋼和304不銹鋼焊在一起做什么設備？），我可以為你提供更具針對性的分析。
