經連續裂解排出粗炭黑及鋼絲，其中混雜少量的鋼絲，溫度約為390-315℃。粗炭黑及其中的鋼絲先進入螺旋水冷出料機，溫度降至150-200℃，之后經過水冷提升機間接冷卻后，溫度下降到60℃，再進行除鐵。

粗炭黑及鋼絲由水冷提升機冷卻提升后輸送至炭黑帶式輸送機，在炭黑輸送過程中根據物料鋼絲含量布置除鐵器，去除炭黑中的鋼絲。最后將粗炭黑輸送至炭黑收集倉。鋼絲進入鋼絲接料箱，暫存于鋼絲儲存區，作為廢鋼回收。在輸送、分離過程中產生的少量粉塵通過收塵器收集。

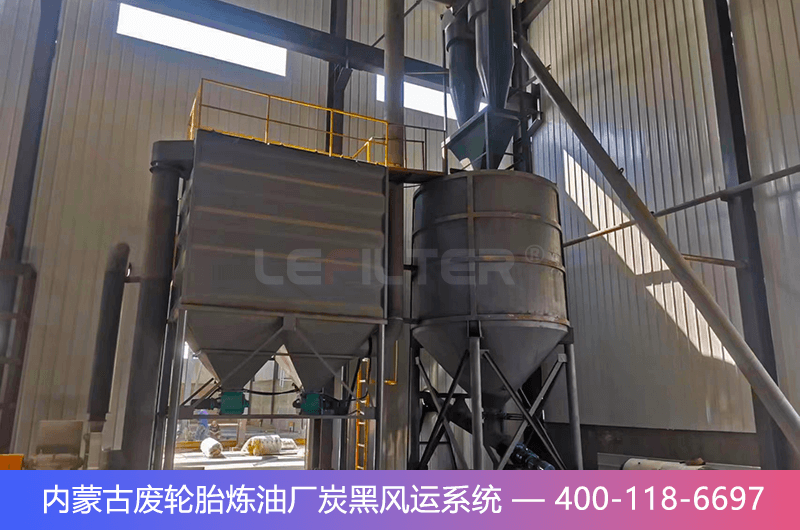

炭黑風云系統

炭黑深加工屬于細碎工藝。將廢輪胎熱裂解裝置產生的不均勻塊狀粗炭黑進行細碎磨粉。生產的不均勻的塊狀炭黑首先通過風管管道進入料倉進行儲存，接著進入中轉料箱暫存，粗炭黑塊通過螺旋給料機進入粉磨機內進行磨粉，磨粉機為全密封裝置，磨粉過程中炭黑塵不會逸出。大塊的炭黑進入粉磨機磨粉后變?yōu)楦蛹?xì)小的炭黑粒，進入到磨料料箱進行暫存。進入料箱的同時會有少量的炭黑粉塵逸出，通過布袋除塵器進行收集。料箱中的炭黑粉分別通過不同的螺旋提升機進入粉磨包裝箱，作為炭黑粉出售。
